HPMicro Nuttx 快速上手指南

仓库链接

Repo链接为：https://github.com/hpmicro/nuttx_hpmicro

支持的开发板

• HPM6750EVK2
• HPM6300EVK
• HPM6200EVK
• HPM5300EVK

提供的主要功能

• 对如下drivers进行了适配

  • 基本通信外设: UART, I2C, SPI, CAN, SDIO
  • 高速通信接口: USB, Ethernet
  • 定时器类: GPTMR, RTC
  • 其他：FPU, DMA, ADC, PWM, GPIO, LCD，RANDOM

• 提供了如下apps示例

  • HPM6750EVK2: fpu, gpio, nsh, adc, can, cansock, lvgl_lcd, mmcsd, i2c_tools, nx_lcd_demo, pwm, random, rtc, tcpecho, timers, usb_dev_cdcacm, usb_dev_msc, usb_host, userled
  • HPM6300EVK: fpu, gpio, nsh
  • HPM6200EVK: fpu, gpio, nsh
  • HPM5300EVK: fpu, gpio, nsh

开发环境搭建

开发环境

• Ubuntu 22.04 LTS

下载并安装软件依赖包

• 请安装相关软件依赖包，执行指令如下

  sudo apt install \
  bison flex gettext texinfo libncurses5-dev libncursesw5-dev xxd \
  gperf automake libtool pkg-config build-essential gperf genromfs \
  libgmp-dev libmpc-dev libmpfr-dev libisl-dev binutils-dev libelf-dev \
  libexpat-dev gcc-multilib g++-multilib picocom u-boot-tools util-linux \
  kconfig-frontends curl

下载并安装GCC

• 下载链接为：https://github.com/hpmicro/riscv-gnu-toolchain/releases/tag/2022.05.15
• 在Home路径中新建ToolChain文件夹，路径为 ~/Toolchain ，并将工具链解压至该文件夹中
• 在 ~/.bashrc 文件中的最后一行新增如下语句，将工具链加入到环境变量 $PATH 中。

  export PATH=$PATH:~/Toolchain/riscv32-unknown-elf-newlib-multilib_2022.05.15_linux/riscv32-unknown-elf-newlib

下载并安装OpenOCD

• 下载链接为：https://github.com/hpmicro/riscv-openocd/releases/tag/hpm_xpi_v0.2.0
• 将其解压至 ~/Toolchain 文件夹中
• 在 ~/.bashrc 文件中的最后一行新增如下语句，将工具加入到环境变量 $PATH 中。

  export PATH=$PATH:~/Toolchain/openocd-linux

克隆 nuttx_hpmicro 代码仓库

• nuttx_hpmicro 包含 nuttx 和 apps 两个submodule，克隆指令如下：

  git clone --recursive https://github.com/hpmicro/nuttx_hpmicro.git

• HPMicro 移植的相关源码路径
  • nuttx_hpmicro/nuttx/arch/risc-v/include/hpmicro
  • nuttx_hpmicro/nuttx/arch/risc-v/src/hpmicro
  • nuttx_hpmicro/nuttx/boards/risc-v/hpmicro

解决Ubuntu 22.04 CH340系列串口芯片无法识别问题

• hpm6750evk2使用CH340作为调试串口，但在Ubuntu 22.04不识别，主要原因是驱动被brltty占用了，解决办法禁用占用项，指令如下：

  sudo systemctl stop brltty-udev.service
  sudo systemctl mask brltty-udev.service
  sudo systemctl stop brltty.service
  sudo systemctl disable brltty.service

编译并执行NSH示例

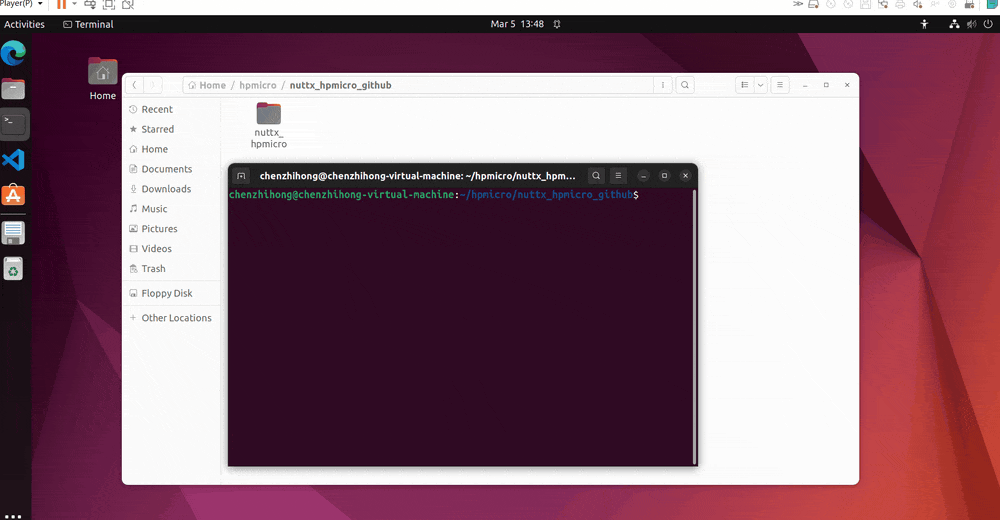

编译nsh示例

• 以nsh为例，到nuttx_hpmicro/nuttx目录下，执行指令如下：

  ./tools/configure.sh -l hpm6750evk2-sdk:nsh
  make



下载并运行

• 使用 FireDAP仿真器 + OpenOCD 的方式进行下载调试

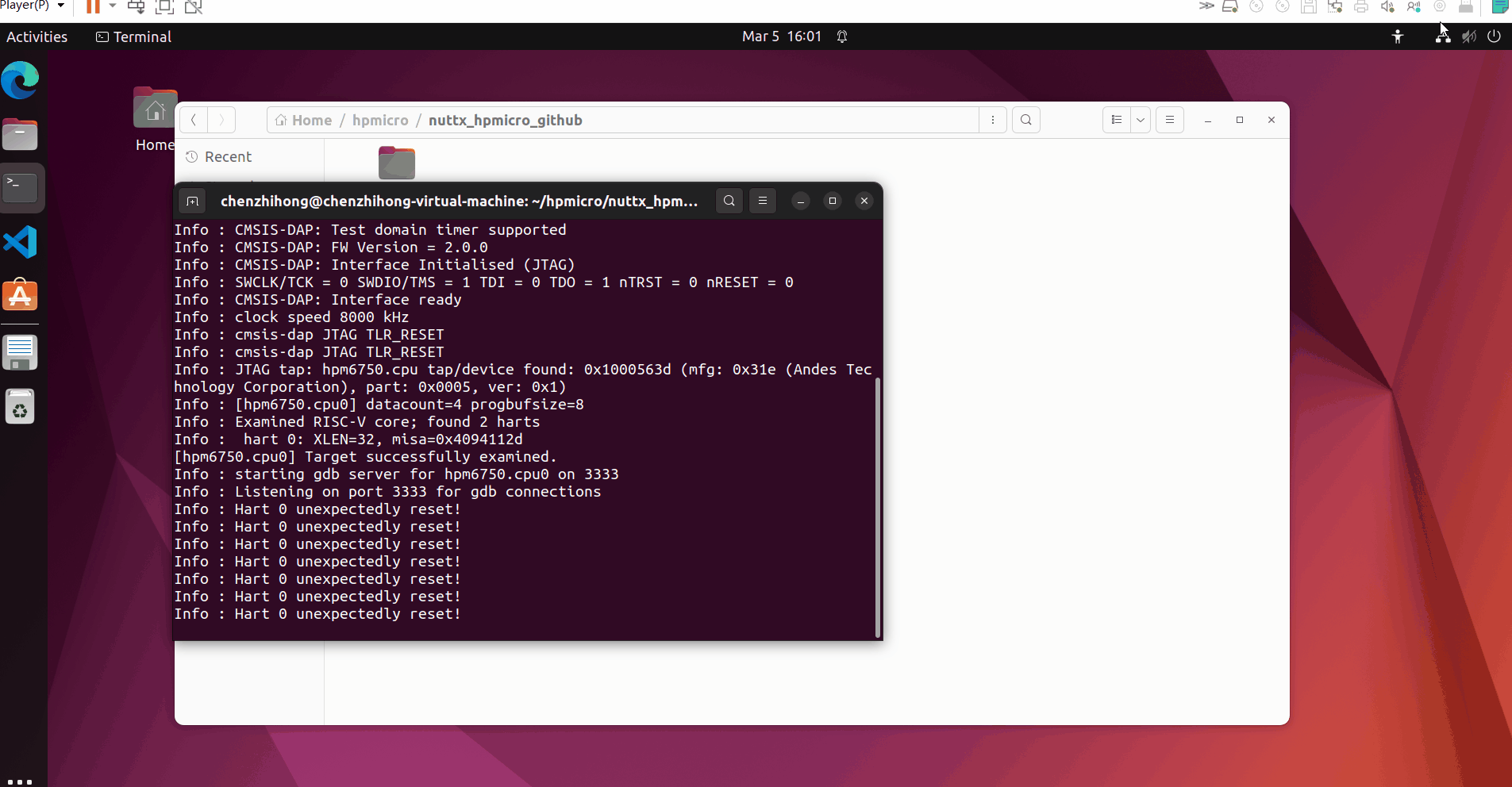

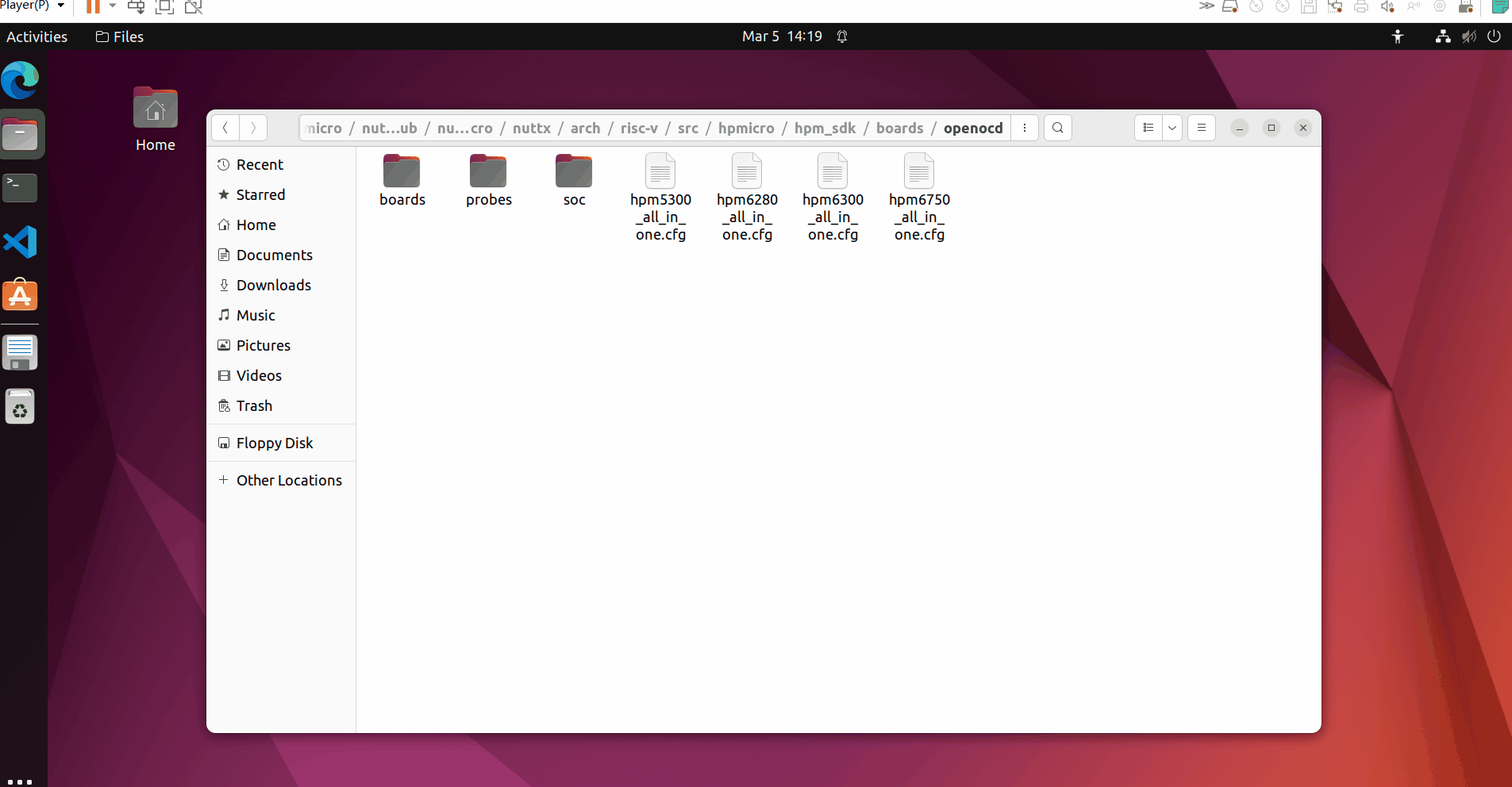

• 以hpm6750evk2为例，到nuttx_hpmicro/nuttx/arch/risc-v/src/hpmicro/hpm_sdk/boards/openocd目录下启动OpenOCD，指令如下:

  openocd -f probes/cmsis_dap.cfg -f soc/hpm6750-single-core.cfg -f boards/hpm6750evk2.cfg



• 打开串口调试终端Console，指令如下：

  sudo picocom -b 115200 /dev/ttyUSB0

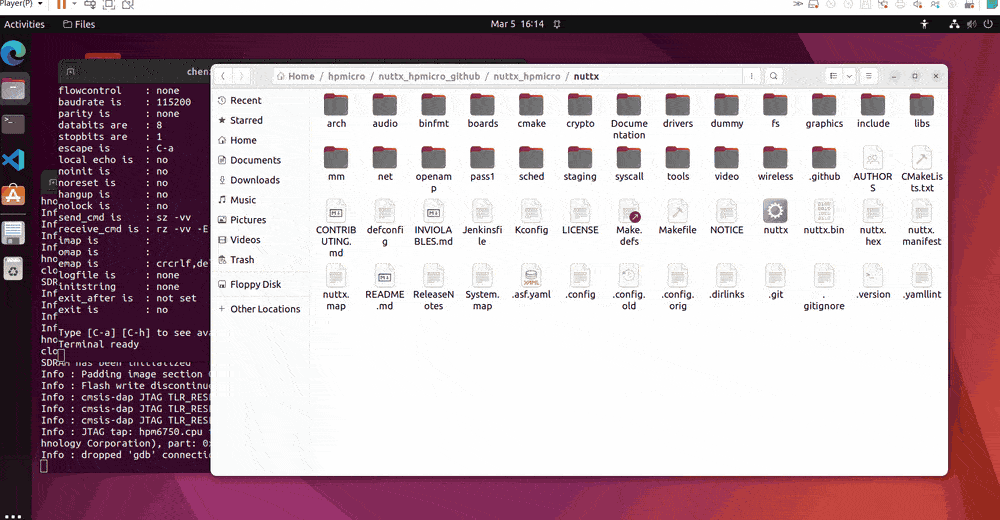

• 到nuttx_hpmicro/nuttx目录下，使用GDB下载并运行程序，指令如下：

  riscv32-unknown-elf-gdb ./nuttx
      (gdb) target remote localhost:3333
      (gdb) mon reset halt
      (gdb) load
      (gdb) c



• 可在串口调试终端进行交互

  NuttShell (NSH)
  nsh>
  nsh> help
  help usage:  help [-v] []

      ?         echo      free      ls        ps        uname
      cat       env       help      mount     pwd       usleep
      cd        exec      kill      printf    sleep

  Builtin Apps:
      hello    nsh      sh
  nsh> hello
  Hello, World!!

快速入门视频

• Nuttx 快速入门：基于先辑半导体hpm6280：https://www.bilibili.com/video/BV1jC4y177Y5/

资源链接

• Nuttx 官方文档中心：https://nuttx.apache.org/docs/latest/
• Nuttx 学习视频：https://space.bilibili.com/1638558101/channel/series
• HPMicro 代码仓库：https://github.com/hpmicro
