OpENer协议栈性能优化

在hpm_sdk中OpENer协议栈是和lwip和FreeRTOS搭配使用的，其性能受到这两个中间件配置的制约。
例如其可配置的最小的调度周期，受到FreeRTOS的系统频率制约，高于FreeRTOS系统频率的通信频率显然是无法保证的。
下面用一个例子来分析OpENer协议栈的调度过程，给大家优化OpENer性能做个参考，抛砖引玉。
首先来看一下OpENer的调度器的位置
middleware\opener\ports\generic_networkhandler.c
调度器位于ports目录下，意味着这个调度器是一个通用的调度器，同时意味着优化的时候可以尝试去修改它
OpENer的调度主要依靠NetworkHandlerProcessCyclic函数
这个函数在opener app的主要线程中被周期性调用

static void opener_thread(void const *argument)
{
    ...
    while (!g_end_stack) {
        if (kEipStatusOk != NetworkHandlerProcessCyclic()) {
            OPENER_TRACE_ERR("Error in NetworkHandler loop! Exiting OpENer!\n");
            g_end_stack = 1; /* end loop in case of error */
        }
        ...
    } /* loop ended */
    ...
}

NetworkHandlerProcessCyclic这个接口内部会在select接口处挂起，直到超时或者收到新的信息。

int ready_socket = select(highest_socket_handle + 1, &read_socket, 0, 0, &g_time_value);

select接口内部由lwip和freeRTOS实现，只要系统频率足够，我们可以不看其内部实现。专注与传入的时间参数g_time_value

    g_time_value.tv_usec =
        (g_network_status.elapsed_time < kOpenerTimerTickInMilliSeconds ? kOpenerTimerTickInMilliSeconds - g_network_status.elapsed_time : 0) *
        1000;

上述的代码中配置了select接口的超时参数，可以看出，其超时的单位是毫秒，期望的调度周期应该是受kOpenerTimerTickInMilliSeconds变量影响。这个变量存在于用户配置头文件opener_user_conf.h中。也就是说修改kOpenerTimerTickInMilliSeconds变量的值，会影响到调度的期望调度周期。下面我们来做个对照试验。主机配置通信pri为1ms，抓包时只抓取从mcu端发送出来的CIP I/O信息

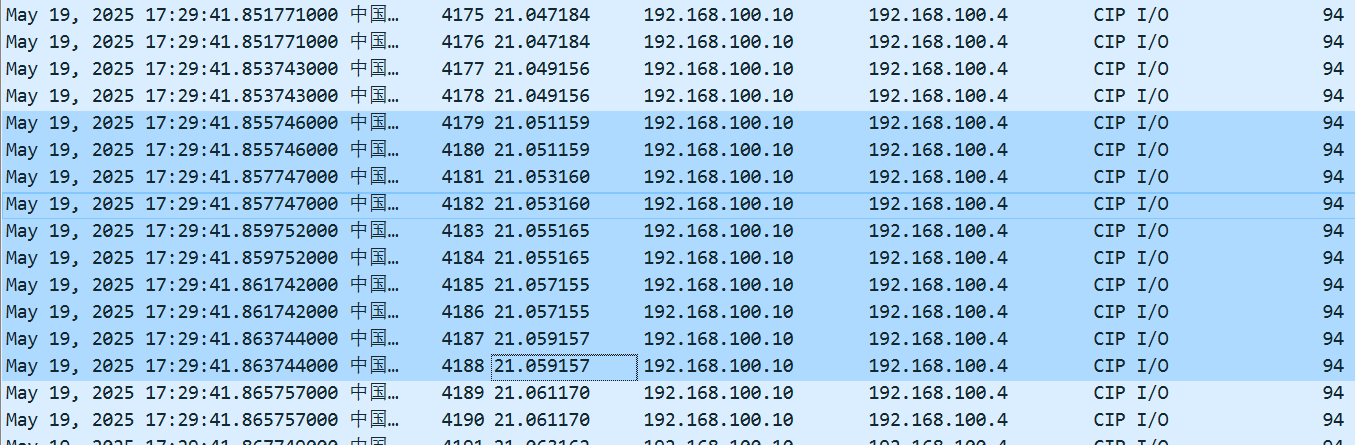

下面是kOpenerTimerTickInMilliSeconds=5ms时的通信抓包

可以看到虽然主机将pri配置成了1ms，但是受到调度器的限制，实际的包发送频率达不到1ms的要求。
这里细心的朋友可能发现了，为什么发送的频率不是5ms，而是小于5ms呢？其实这里涉及到了select接口的实现，虽然理论上调度周期是5ms，但是在收到主机新的数据包后，select接口会返回以便OpENer处理接收到的信息，此时OpENer会检查到有新的数据包需要被发送出去，所以才产生了短于5ms的发送频率。

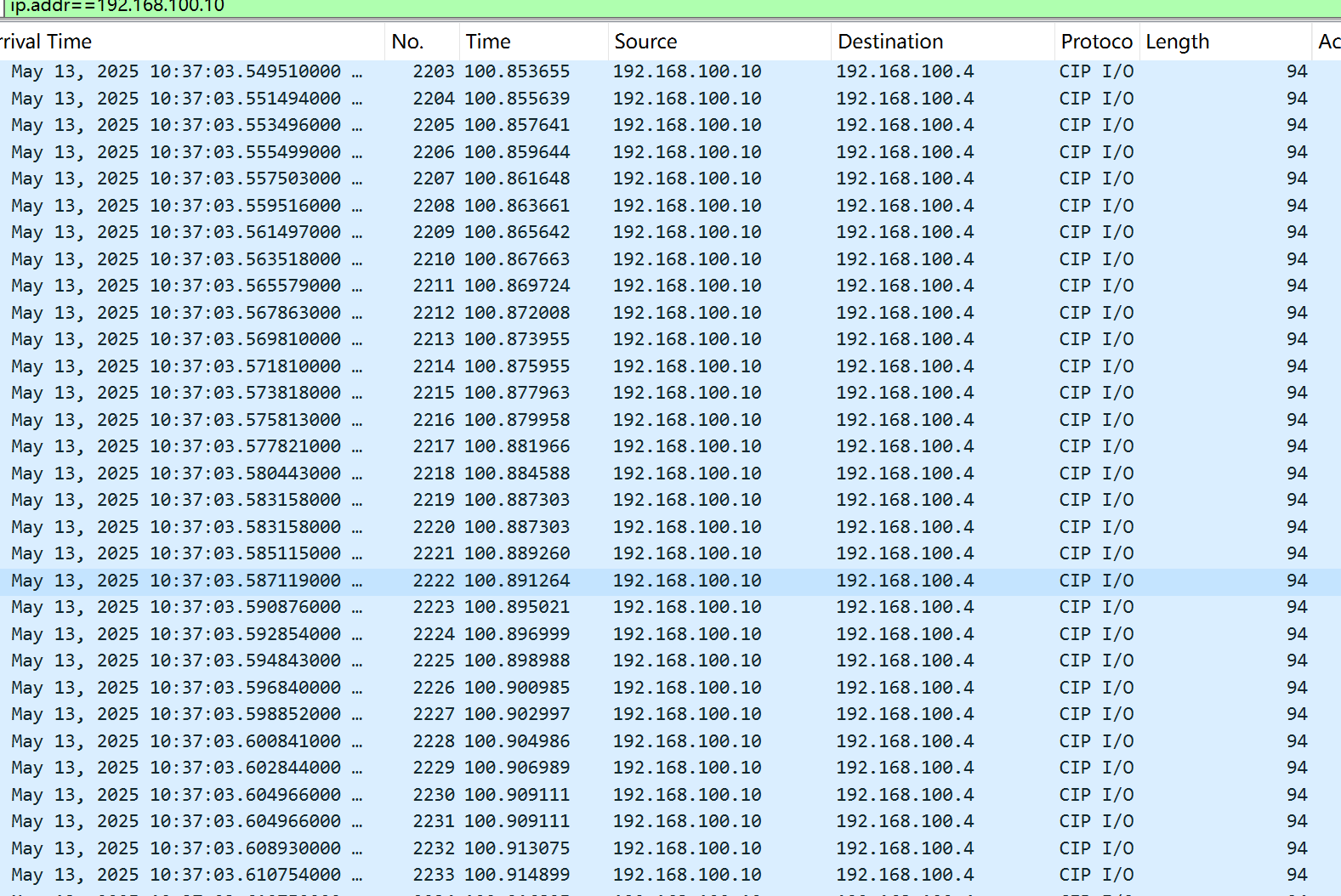

下面时kOpenerTimerTickInMilliSeconds=1ms时的通信抓包

从上面的情况可以看出修改kOpenerTimerTickInMilliSeconds后，对OpENer发送的频率有影响。
目前sdk中的代码，最低可以调整到1ms的调度周期，如果想要低于1ms的调度周期，FreeRTOS的配置，还有lwip与FreeRTOS套阶层的部分宏，以及OpENer generic_networkhandler.c中以毫秒做单位的时间变量，都需要修改。在这里不赘述了，只要我们把原理搞清楚，配合一些调试手段，相信大家也是可以轻松完成修改的。
